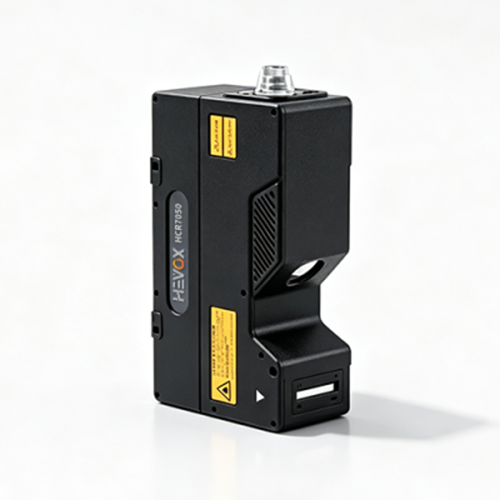

Perfilómetro láser 3D HCR17050

Cantidad de pedido mínima:1

Atributos del producto
Embalaje y entrega
Other information

Atributos del producto

Modelo: HCR17050

Embalaje y entrega

Introducción del producto

El instrumento de medición de perfiles láser 3D HCR17050 es un dispositivo de inspección de precisión integrado de velocidad ultraalta desarrollado para aplicaciones altamente integradas. Revoluciona la estructura dividida tradicional al integrar el controlador y el cabezal de la cámara en una sola unidad, lo que da como resultado un diseño extremadamente compacto que puede integrarse fácilmente en varios equipos automatizados en miniatura. En comparación con los modelos divididos tradicionales, el dispositivo ofrece varias veces más mejoras en profundidad de campo y velocidad de fotogramas de escaneo.

El detector láser industrial de alto rendimiento es adecuado para inspección de fabricación, monitoreo de equipos y aplicaciones de fábrica inteligentes. El dispositivo cuenta con tres ventajas prácticas principales: su diseño integrado satisface plenamente las necesidades de montaje e integración de equipos en espacios reducidos; su capacidad de resistencia al polvo y al agua IP67 le permite manejar condiciones de producción complejas con altos niveles de humedad y polvo; y hay disponibles múltiples opciones de láser para adaptarse a la inspección de piezas de trabajo hechas de diversos materiales como metal y plástico. El dispositivo presenta un rango de ancho del eje X de 26-30 mm, una velocidad de escaneo que cubre 1500~20000 Hz y una precisión de linealidad del eje Z de ±0,02 % FS. Está equipado con una fuente de luz láser de 405 nm con una clasificación de seguridad láser de [información faltante].

El sensor de desplazamiento láser de seguimiento dinámico se utiliza ampliamente en robótica, inspección de maquinaria y sistemas de control de precisión. El 2M cuenta con una precisión de medición de primer nivel y un funcionamiento estable y seguro. Se utiliza principalmente para la inspección de calidad en línea de alta velocidad de diversas piezas de precisión ultraminiatura, incluidas sus dimensiones de contorno, diferencias de altura y defectos superficiales diminutos. El sensor de medición láser dinámico preciso ofrece excelente precisión y repetibilidad para sistemas de ingeniería de precisión.

CARACTERÍSTICAS PRINCIPALES

1. Diseño integrado y compacto: la máquina presenta un diseño compacto todo en uno, que permite una integración perfecta en varios equipos industriales automatizados compactos, ideal para aplicaciones en espacios reducidos.

2. Rendimiento de alta protección IP67: al cumplir con los estándares de protección contra polvo y agua IP67, puede funcionar de manera estable en entornos industriales húmedos y con mucho polvo, lo que ofrece una mayor adaptabilidad ambiental.

3. Compatibilidad multimaterial: Compatible con varias opciones de láser, puede satisfacer las necesidades de medición de contornos de diversos materiales de piezas de trabajo, incluidos metales, plásticos y materiales compuestos.

4. Rango de medición de precisión en áreas pequeñas: Con un ancho efectivo de medición del eje X de 26-30 mm, está diseñado principalmente para la inspección de piezas de precisión ultrapequeñas, adecuadas para medir componentes microelectrónicos y piezas metálicas delicadas.

5. Amplia velocidad de escaneo ajustable: el rango de velocidad de escaneo es de 1500 ~ 20000 Hz, con ajuste flexible para satisfacer las necesidades de inspección de alta precisión y baja velocidad y la inspección de calidad en línea de alta velocidad en las líneas de producción.

6. Precisión de medición ultraalta + configuración láser segura: la linealidad del eje Z puede alcanzar ±0.02%FS, con un error de medición extremadamente pequeño; Adopta una fuente de luz láser de 405 nm, con un nivel de seguridad láser de 2 M, lo que garantiza un funcionamiento seguro y confiable.

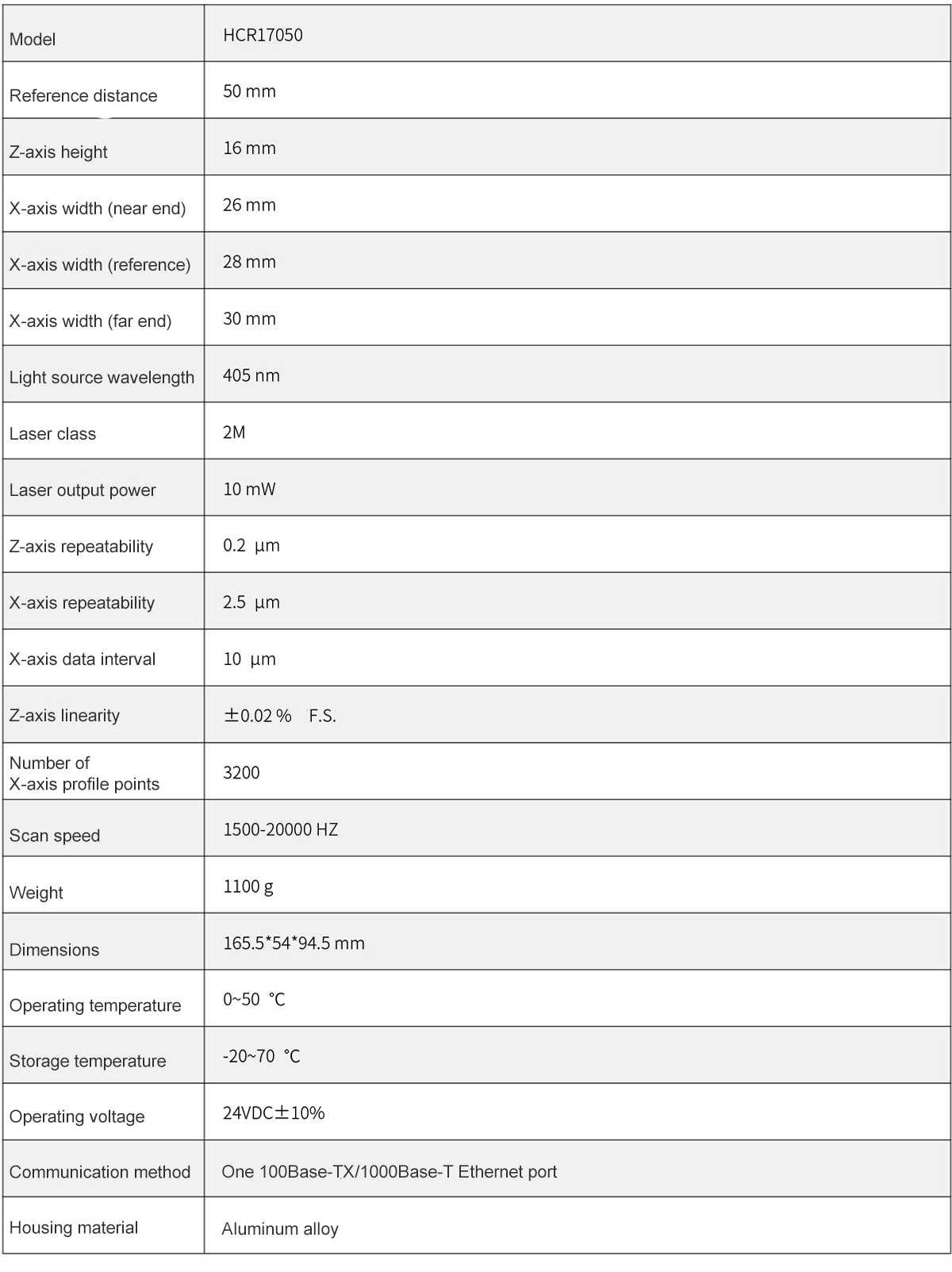

PARÁMETROS DE RENDIMIENTO

CAMPOS DE APLICACIÓN
