Introducción del producto

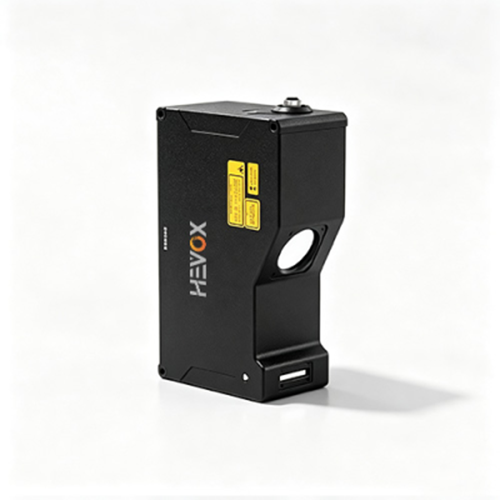

El sistema de perfilometría láser 3D HCR9160 es un dispositivo de inspección de tipo dividido de velocidad ultraalta diseñado para escenarios de inspección de alta precisión. Utilizando tecnología láser de alta precisión desarrollada específicamente para la inspección de calidad industrial, presenta un diseño de controlador y cabezal sensor separados, lo que mejora efectivamente la flexibilidad operativa y las capacidades de integración del sistema. Puede adaptarse a diversas condiciones de inspección complejas. Con tecnología óptica avanzada, el sensor de desplazamiento láser de seguimiento dinámico proporciona una medición precisa de objetos en movimiento y superficies complejas.
El dispositivo cuenta con tres ventajas principales: un índice de protección IP67 para resistir la humedad y el polvo, lo que permite un funcionamiento estable en entornos de taller húmedos y polvorientos; un controlador independiente con abundantes E/S e interfaces de comunicación en serie para una fácil integración con diversos equipos automatizados y sistemas de control industrial; y cables altamente flexibles que pueden soportar 20,000 curvas, ofreciendo resistencia al desgaste y durabilidad adecuadas para escenarios de cableado de movimiento alternativo. El sensor de medición láser dinámico preciso presenta una excelente repetibilidad y una respuesta rápida, lo que lo hace ideal para sistemas de control de calidad e inspección de precisión.
El dispositivo tiene un recuento de puntos de perfil del eje X de hasta 6400 puntos, con un ancho del eje X que cubre 84-120 mm, lo que permite la adquisición precisa de datos de perfil finos de piezas de trabajo de tamaño mediano. El rango de velocidad de escaneo es [no especificado en el texto original]. Con un rango de frecuencia de 1500~13000Hz y velocidad ajustable, equilibra la inspección de alta precisión con la producción de alta velocidad en líneas de montaje. La precisión de la linealidad del eje Z puede alcanzar ±0,02 % FS con un error de medición mínimo. Utiliza una fuente de luz láser de 405 nm con un nivel de seguridad láser de 2 M, lo que garantiza seguridad y confiabilidad. Se utiliza ampliamente para la inspección de precisión tridimensional en línea de las dimensiones, diferencias de altura y defectos superficiales menores de piezas de precisión. Construido con tecnología avanzada de detección láser, el detector láser industrial de alto rendimiento proporciona una respuesta rápida y un procesamiento de señal preciso.
CARACTERÍSTICAS PRINCIPALES
1. Diseño de arquitectura dividida, sistema flexible, adaptable a diversos escenarios complejos de inspección industrial.
2. Protección IP67 a prueba de agua y polvo, puede funcionar de manera estable en ambientes húmedos y polvorientos
3. Interfaces de comunicación suficientes, equipadas con controlador independiente, equipos de automatización fáciles de conectar
4. El cable flexible se puede doblar 20.000 veces, es resistente a tirones repetidos y tiene una vida útil más larga.
5. Número ultraalto de puntos de muestreo de contornos, amplio rango de velocidad de escaneo ajustable y recolección de contornos delicados
Precisión de medición del eje 6.Z ±0.02% FS, fuente de luz de 405 nm, nivel láser de seguridad de 2 M

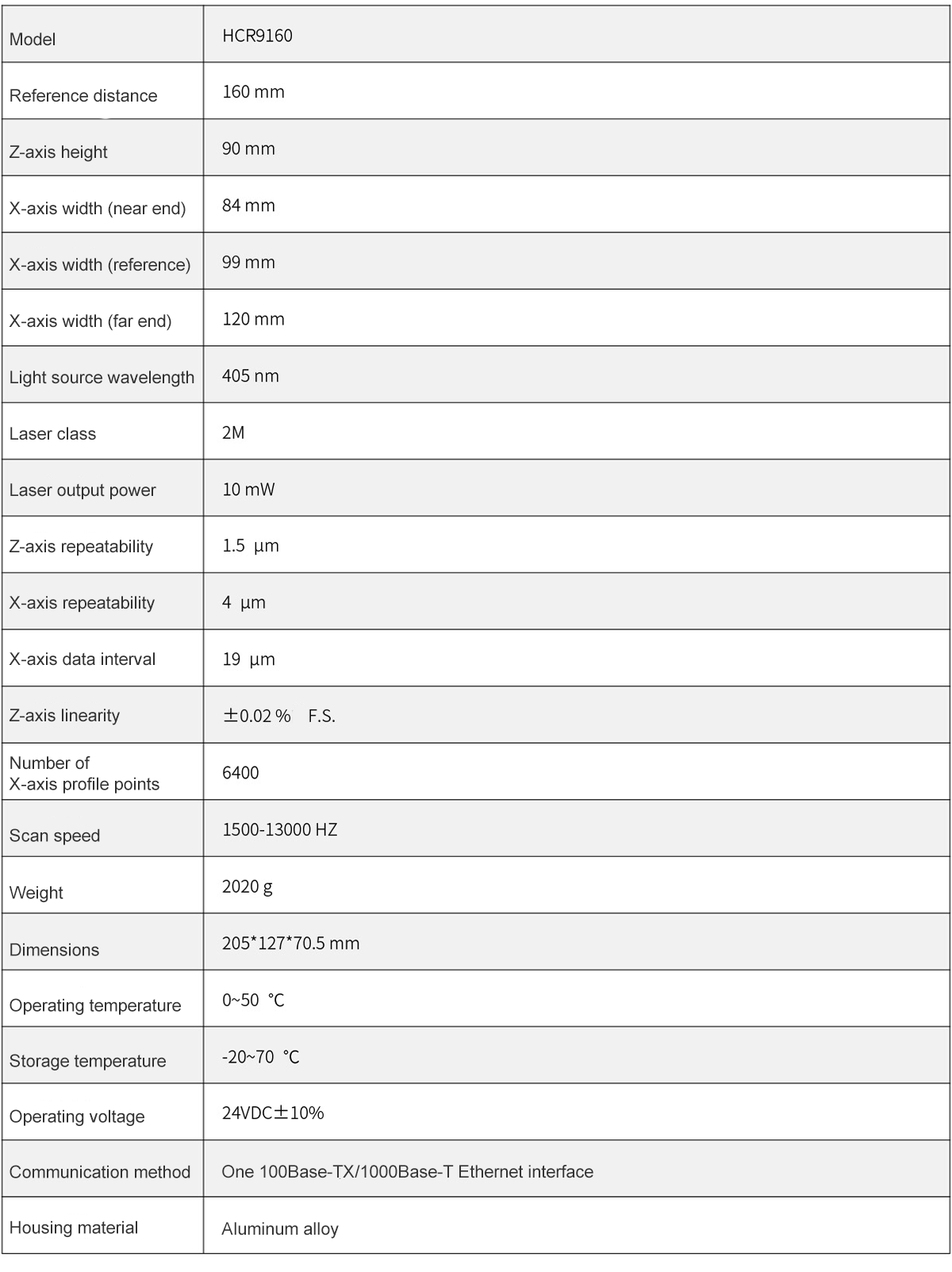

PARÁMETROS DE RENDIMIENTO
CAMPOS DE APLICACIÓN
