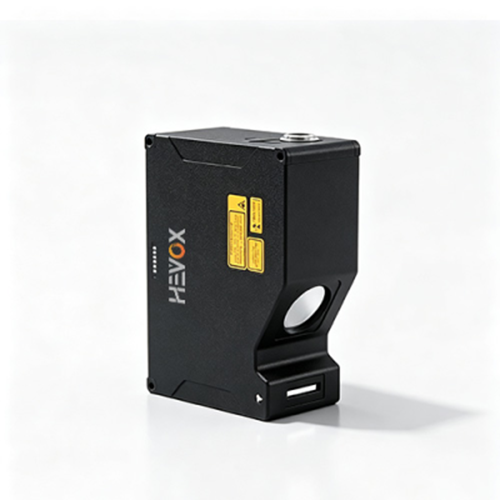

Introducción del producto
El sistema de perfilometría láser 3D HCR9080 es un dispositivo de inspección láser de tipo dividido de velocidad ultraalta diseñado para escenarios de inspección industrial de alta precisión. Utilizando tecnología de detección láser de alta precisión, está diseñado específicamente para la inspección de calidad industrial en línea. Diseñado para condiciones de trabajo duras, el detector láser industrial de alto rendimiento garantiza un funcionamiento a largo plazo con alta confiabilidad.
Al emplear una estructura dividida donde la sonda del sensor y el controlador están separados, mejora efectivamente la flexibilidad operativa del sistema y las capacidades de integración con líneas de producción automatizadas, adaptándose fácilmente a diversas condiciones de aplicaciones industriales complejas. Con tecnología láser avanzada, el sensor de medición láser dinámico preciso permite mediciones sin contacto para diversas aplicaciones industriales.
El dispositivo cuenta con tres ventajas de aplicación principales: clasificación de protección IP67, que resiste la corrosión por humedad y polvo, lo que garantiza un funcionamiento estable a largo plazo en entornos de producción hostiles, húmedos y polvorientos; un controlador independiente y abundantes interfaces de E/S y comunicación en serie para una conexión conveniente a diversos equipos de control industrial y sistemas de automatización; y cables altamente flexibles capaces de soportar 20.000 curvaturas y tensiones de tracción alternativas, ofreciendo cableado flexible y una larga vida útil. El dispositivo puede capturar hasta 6400 puntos de contorno en el eje X con un ancho de eje X de 48-59 mm, lo que permite la adquisición detallada de detalles de contorno de piezas de trabajo pequeñas y medianas.
El sensor de desplazamiento láser de seguimiento dinámico combina alta sensibilidad y respuesta rápida para mejorar la eficiencia de la medición y la precisión de la producción. Con una frecuencia de escaneo de 1500 ~ 13000 Hz y un ciclo de escaneo ajustable, satisface las necesidades tanto de inspección de alta precisión como de operación de línea de ensamblaje de alta velocidad. La precisión de la linealidad del eje Z es de hasta ±0,02% FS y los resultados de la medición son precisos y estables. Adopta una fuente de luz láser de 405 nm con un nivel de seguridad láser de 2 M, que es excelente en seguridad. Se utiliza ampliamente en escenarios de inspección de precisión tridimensional para diversas piezas de precisión, incluidas sus dimensiones externas, diferencias de altura y defectos superficiales menores.
CARACTERÍSTICAS PRINCIPALES
1. Diseño estructural tipo split, sistema flexible, adaptable a diversos escenarios de pruebas industriales complejos.
2. Protección IP67 a prueba de agua y polvo, uso estable a largo plazo en condiciones húmedas y polvorientas.
3. Múltiples interfaces de comunicación con controladores independientes, acoplamiento de equipos conveniente y eficiente.
4. El cable de alta flexibilidad puede soportar 20.000 curvas, resistente al desgaste y a la fatiga, adecuado para cableado de movimiento.
5. Muestreo de contorno de 6400 puntos, velocidad de escaneo ampliamente ajustable, alta precisión de reproducción de contorno.
6. Precisión del eje Z ±0,02% FS, fuente de luz de 405 nm, nivel láser de 2 M, precisión de equilibrio y seguridad.

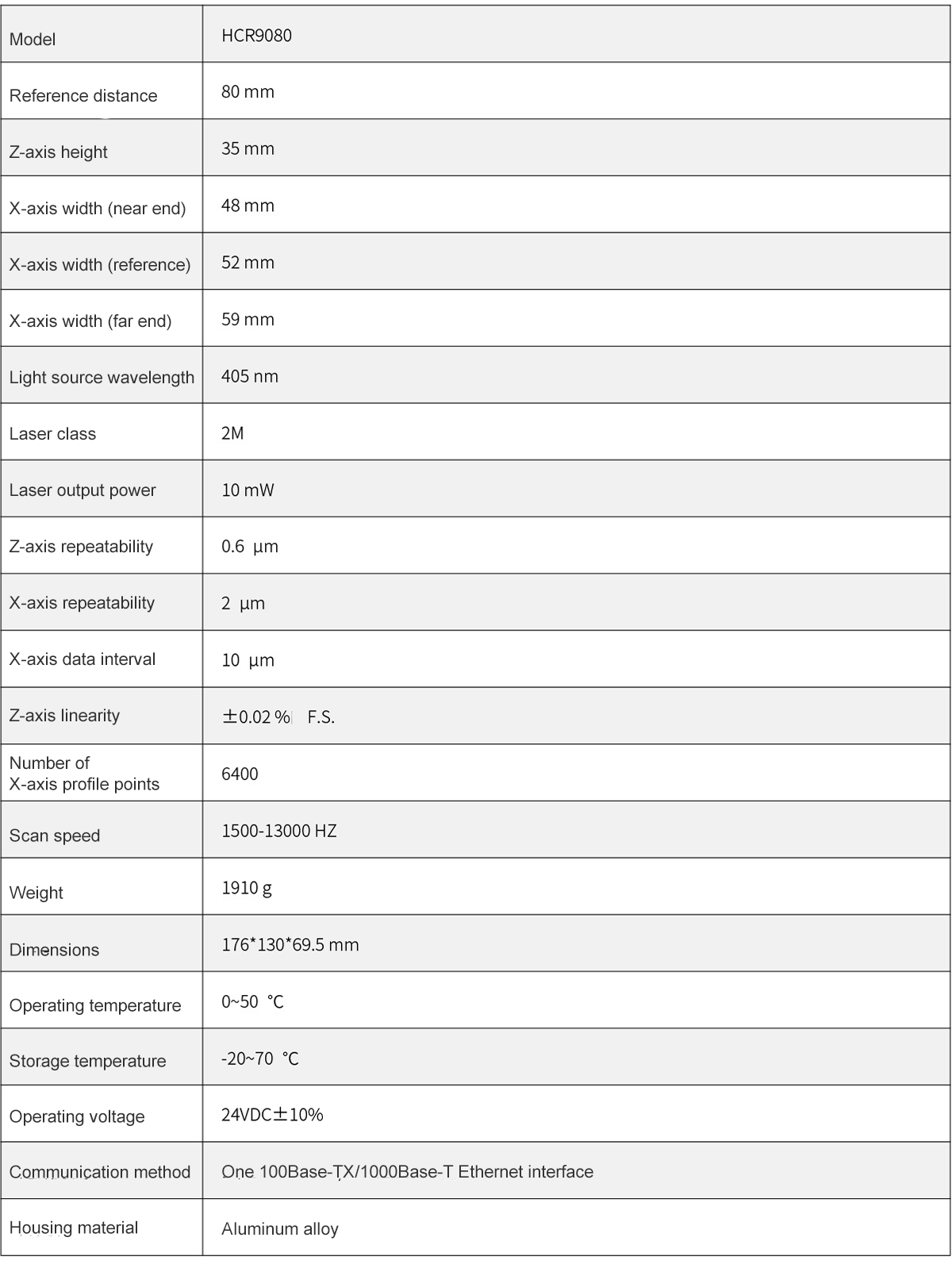

PARÁMETROS DE RENDIMIENTO
CAMPOS DE APLICACIÓN
