Introducción del producto

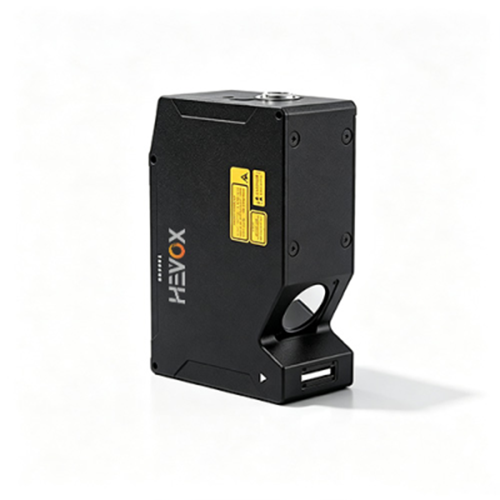

El sistema de perfilometría láser 3D HCR9061 es un dispositivo de inspección láser de tipo dividido de velocidad ultraalta desarrollado con amplia experiencia en el campo de la inspección de alta precisión. Aprovechando la tecnología láser de alta precisión, se adapta a diversos escenarios de inspección de calidad industrial. Su arquitectura dividida, que separa el cabezal del sensor y el controlador, mejora significativamente la flexibilidad operativa del sistema y las capacidades de integración de la línea de producción, lo que lo hace adecuado para diversas necesidades complejas de inspección in situ.
El detector láser industrial de alto rendimiento admite sistemas de inspección inteligentes con detección precisa y excelente capacidad de medición. El dispositivo cuenta con tres ventajas principales: la protección IP67 resiste eficazmente la entrada de humedad y polvo, lo que garantiza un funcionamiento estable a largo plazo en entornos de producción hostiles; cuenta con un controlador independiente con amplias interfaces de E/S y comunicación en serie, que se conecta fácilmente a diversos equipos de control industrial y líneas de producción automatizadas; y su cable de alta flexibilidad puede soportar 20.000 curvaturas repetidas, exhibiendo una excelente resistencia a la fatiga y adaptándose a escenarios de cableado de movimiento alternativo; El dispositivo tiene un recuento de puntos de perfil del eje X de hasta 6400 puntos, con un rango de ancho del eje X de 25-30 mm, centrándose en la adquisición de contornos finos en piezas de trabajo pequeñas y de precisión, con una velocidad de escaneo de 1500 ~ 13000 Hz. El sensor de medición láser dinámico preciso ofrece precisión y durabilidad superiores, lo que respalda la fabricación eficiente y los procesos de monitoreo inteligente. Con un rango libremente ajustable, puede satisfacer las necesidades de detección de alta precisión a baja velocidad, así como adaptarse al ritmo de las líneas de producción de alta velocidad.
El sensor de desplazamiento láser de seguimiento dinámico combina alta sensibilidad y respuesta rápida para mejorar la eficiencia de la medición y la precisión de la producción. La precisión de la linealidad del eje Z puede alcanzar ±0,02% FS y los valores de medición son precisos y estables. Adopta una fuente de luz láser de 405 nm con un nivel de seguridad láser de 2 M, que tiene un alto factor de seguridad. Se utiliza ampliamente en el cálculo dimensional de piezas de microprecisión, detección de diferencias de altura y detección de defectos tridimensionales de defectos diminutos en la superficie.
CARACTERÍSTICAS PRINCIPALES
1. Diseño estructural tipo split, sistema altamente flexible, adaptable a diversos escenarios complejos de inspección industrial.
2. Protección IP67 contra polvo y agua, funcionamiento estable en entornos de producción húmedos y polvorientos.
3. Amplia variedad de interfaces de comunicación, compatibles con controladores independientes, integración conveniente con equipos automatizados.
4. El cable flexible puede soportar 20.000 curvas, resistente al desgaste y a la flexión, con una larga vida útil.
5. Recuento de puntos de muestreo ultraalto, amplio rango de velocidad de escaneo ajustable y reproducción detallada del contorno de piezas diminutas.
6. Precisión de medición del eje Z ±0,02 % FS, fuente de luz de 405 nm con grado láser de 2 M, que combina precisión y seguridad.

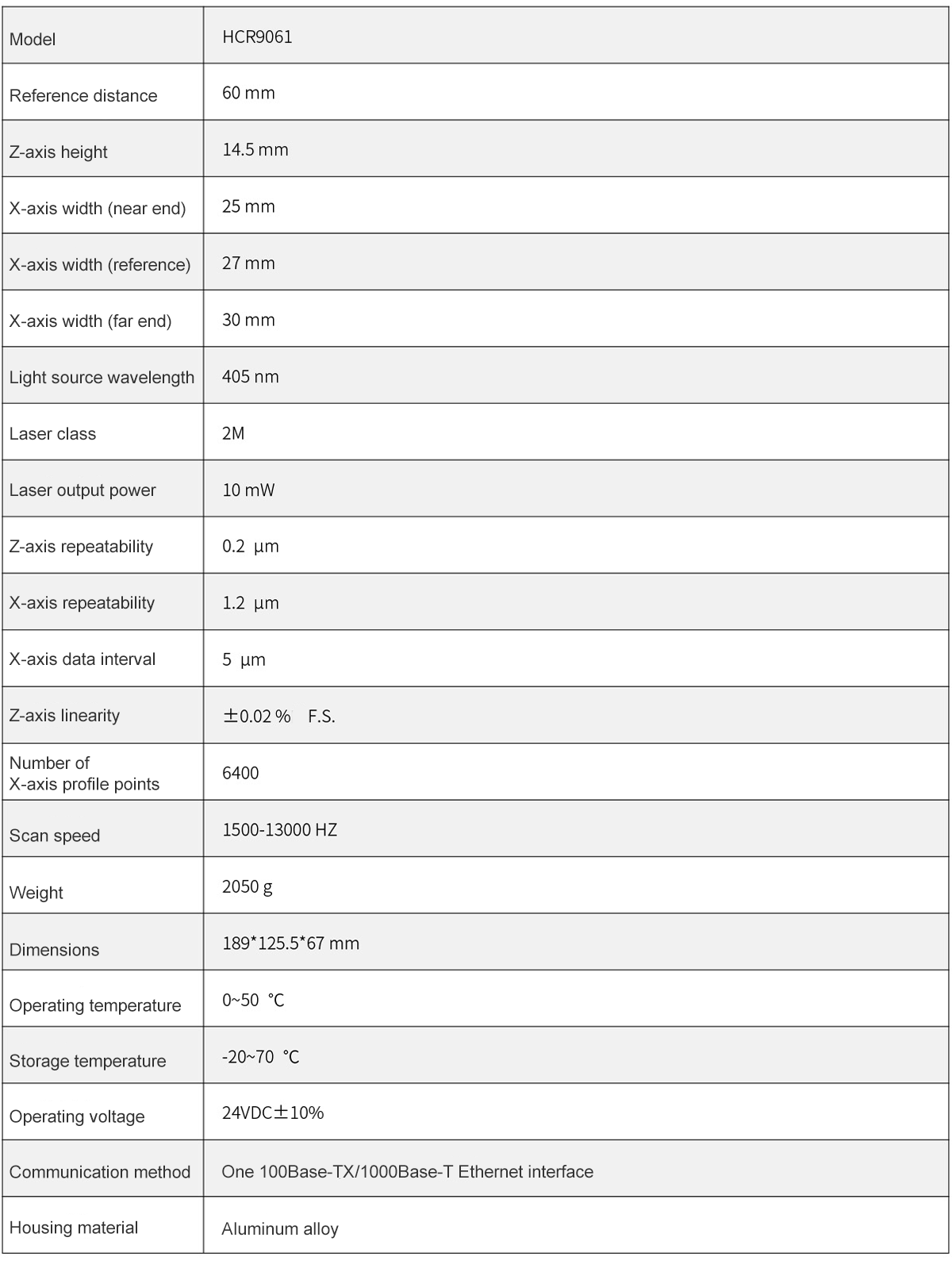

PARÁMETROS DE RENDIMIENTO
CAMPOS DE APLICACIÓN
