Introducción del producto
El instrumento de medición de perfiles láser 3D HCR9041 es un dispositivo de inspección industrial de tipo dividido de velocidad ultra alta diseñado para la inspección de piezas de trabajo de microprecisión. Utilizando tecnología de detección láser de alta precisión, se adapta a diversos escenarios de inspección de calidad industrial de precisión. Su estructura de tipo dividido, que separa la sonda del sensor y el controlador, mejora de manera efectiva la flexibilidad operativa general del sistema y las capacidades de integración con líneas de producción automatizadas, manejando fácilmente las necesidades de medición de perfiles 3D en diversas condiciones de trabajo complejas. El sensor de medición láser dinámico preciso utiliza tecnología láser avanzada para lograr mediciones rápidas, estables y sin contacto en entornos industriales complejos.
El equipo cuenta con tres ventajas principales: toda la unidad tiene un grado de protección IP67, resistente a la humedad y al polvo, lo que permite un funcionamiento estable en entornos de taller hostiles, húmedos y polvorientos; cuenta con un controlador independiente con abundantes puertos de E/S e interfaces de comunicación en serie, lo que facilita la conexión a diversos equipos de control industrial y sistemas de control de líneas de producción; y su cable de alta flexibilidad puede soportar 20.000 curvaturas repetidas, es resistente a la fatiga y duradero, y adecuado para cableado en escenarios de movimiento alternativo. Este dispositivo cuenta con un recuento de puntos de perfil en el eje X de hasta 6400 puntos y un ancho de línea en el eje X de 18-20 mm, diseñado específicamente para la adquisición precisa de perfiles de piezas en miniatura. El detector láser industrial de alto rendimiento presenta alta sensibilidad y procesamiento rápido de señales para una inspección industrial eficiente.
El sensor de desplazamiento láser de seguimiento dinámico proporciona capacidad de seguimiento continuo con excelente precisión para tareas de medición dinámica. La velocidad de escaneo es ajustable de 1500 a 13000 Hz, con cambio libre entre modos rápido y lento. Puede satisfacer las necesidades de mediciones estáticas de alta precisión en laboratorios, así como de inspección en línea de alta velocidad en líneas de producción. La precisión de la linealidad del eje Z alcanza ±0,02% FS, con errores de medición extremadamente pequeños. Equipado con una fuente de luz láser de 405 nm y una clasificación de seguridad láser de 2 M, su uso es seguro y confiable. Es ampliamente utilizado para medición dimensional, detección de diferencias de altura e inspección de defectos superficiales de componentes electrónicos y piezas de hardware en miniatura.
CARACTERÍSTICAS PRINCIPALES
1. Diseño de arquitectura dividida, sistema flexible y conveniente, adaptable a diversos escenarios complejos de inspección industrial.
2. Protección IP67 contra polvo y agua, lo que garantiza un funcionamiento continuo y estable en condiciones de humedad y polvo.
3. Interfaces de comunicación completas, combinadas con un controlador independiente, que permiten una integración eficiente y sencilla con líneas de producción automatizadas.
4. El cable flexible soporta 20.000 curvaturas, resistente a pérdidas por tracción, adecuado para escenarios de cableado de movimiento alternativo.
5. Recuento de puntos de muestreo de contorno ultraalto, velocidad de escaneo ampliamente ajustable, reproducción de alto detalle de piezas de trabajo diminutas.
6. Precisión de medición del eje Z ±0,02% FS, fuente de luz azul de 405 nm, nivel láser de 2 M, precisión de equilibrio y seguridad.

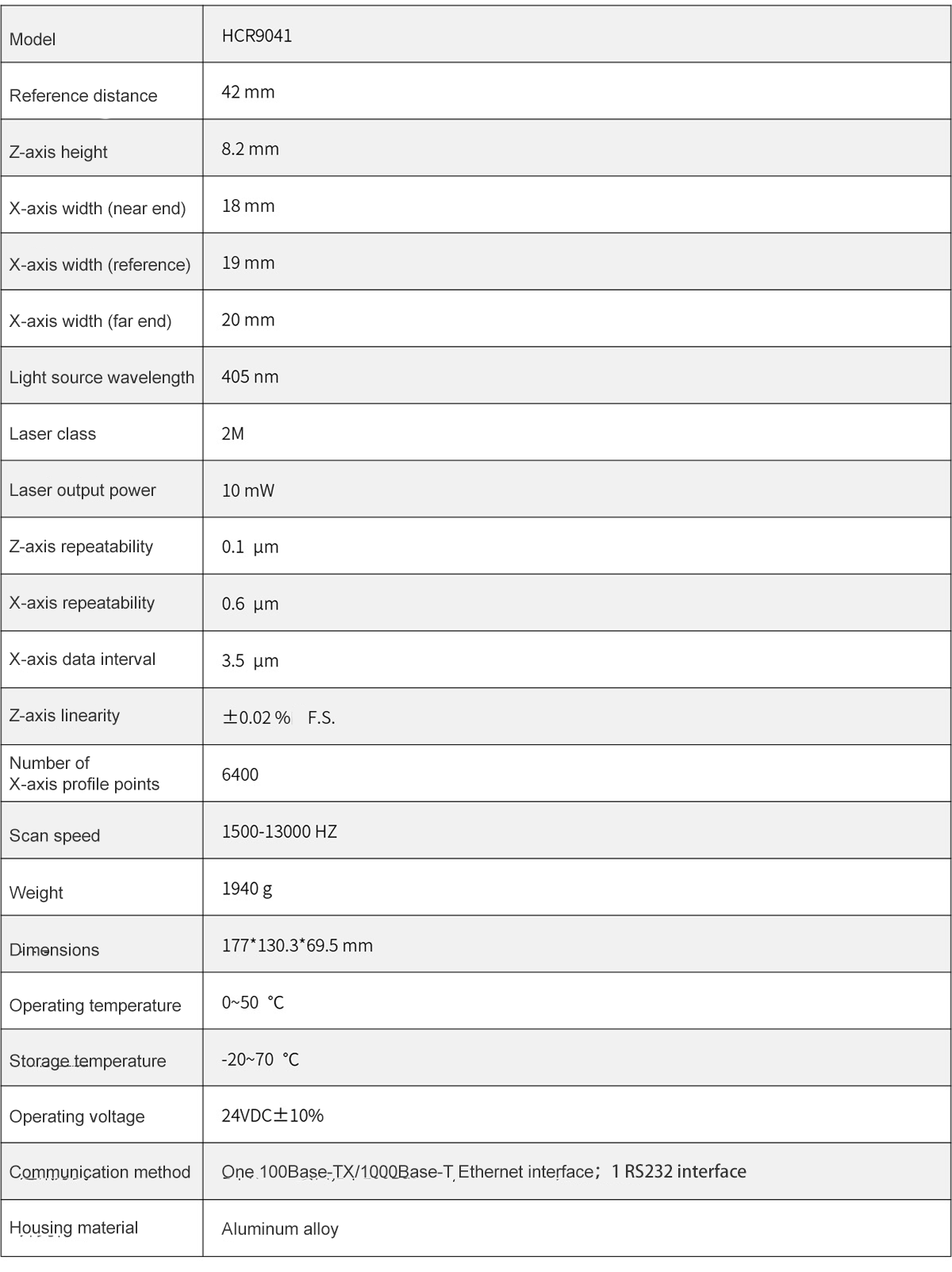

PARÁMETROS DE RENDIMIENTO
CAMPOS DE APLICACIÓN
