Introducción del producto

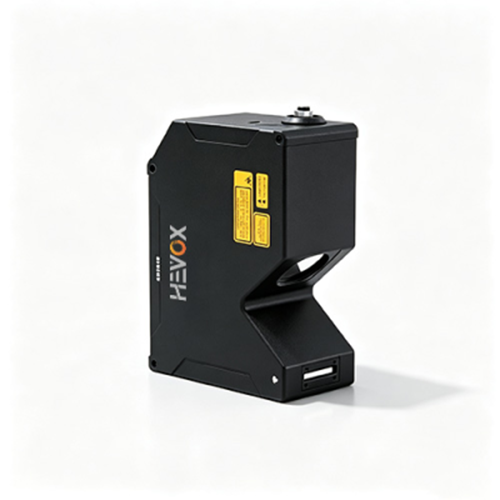

El instrumento de medición de perfiles láser 3D HCR9040 es un dispositivo de medición de perfiles láser de velocidad ultra alta y tipo dividido diseñado específicamente para la inspección de alta precisión de piezas de trabajo ultra pequeñas. Diseñado para aplicaciones de precisión, el sensor de medición láser dinámico preciso ofrece una excelente repetibilidad y precisión para la inspección de calidad y el control de procesos.
Desarrollado con base en tecnología láser profesional de alta precisión para escenarios de inspección industrial en línea, adopta un diseño de estructura dividida donde el cabezal del sensor y el controlador están separados, lo que mejora significativamente la flexibilidad operativa general del sistema y la integración en líneas de producción automatizadas. Puede adaptarse a operaciones de medición de perfiles en diversas condiciones de trabajo complejas y confinadas.
El equipo cuenta con tres ventajas principales: toda la máquina cumple con los estándares de protección IP67, resistiendo eficazmente la entrada de humedad y polvo, lo que garantiza un funcionamiento estable a largo plazo incluso en talleres de producción húmedos y polvorientos; está equipado con un controlador independiente, amplios puntos de E/S y canales de comunicación en serie, lo que permite una integración perfecta con diversos sistemas de control industrial y equipos de línea de producción; y el cable altamente flexible que lo acompaña puede soportar 20,000 curvas alternativas, exhibiendo una excelente resistencia a la fatiga y adecuado para cableado en mecanismos de movimiento alternativo. Con tecnología óptica avanzada, el sensor de desplazamiento láser de seguimiento dinámico garantiza un monitoreo preciso de la posición y un rendimiento confiable.
Este dispositivo cuenta con hasta 6400 puntos de muestreo de contornos del eje X con un ancho de eje X de sólo 16,2-18 mm, lo que lo hace adecuado para adquirir contornos finos de microcomponentes. La velocidad de escaneo se puede ajustar libremente entre 1500 y 13000 Hz, lo que satisface tanto las necesidades de inspección estática de precisión como las de inspección en línea de alta velocidad en las líneas de producción. La precisión de la linealidad del eje Z alcanza ±0,02% FS, con desviaciones de medición extremadamente pequeñas. Utiliza una fuente de luz láser azul de 405 nm con una clasificación de seguridad láser de 2 M, lo que garantiza un uso seguro y conforme. Con una distancia de referencia de 40 mm, se utiliza principalmente para la inspección 3D de las dimensiones, diferencias de altura y defectos superficiales de piezas electrónicas de precisión y accesorios micrometálicos. Diseñado para entornos desafiantes, el detector láser industrial de alto rendimiento ofrece un rendimiento confiable y estabilidad operativa a largo plazo.
CARACTERÍSTICAS PRINCIPALES
1. Disposición de estructura tipo dividida, sistema flexible y ajustable, adaptable a diversos escenarios de inspección industrial complejos y confinados.
2. Protección IP67 a prueba de agua y polvo, funcionamiento estable en ambientes húmedos y polvorientos.
3. Múltiples interfaces de E/S y comunicación serial, combinadas con un controlador independiente, para una integración conveniente y eficiente en la línea de producción.
4. El cable altamente flexible puede soportar 20.000 curvas, resistente al desgaste y resistente al desgaste, adecuado para cableado de movimiento alternativo.
5. Densidad de muestreo de contorno ultraalta, velocidad de escaneo ampliamente ajustable, reproducción extremadamente detallada incluso de las piezas de trabajo más pequeñas.
6. Precisión del eje Z ±0,02 % FS, fuente de luz láser de 405 nm + clasificación de seguridad de 2 M, doble garantía de precisión y seguridad.

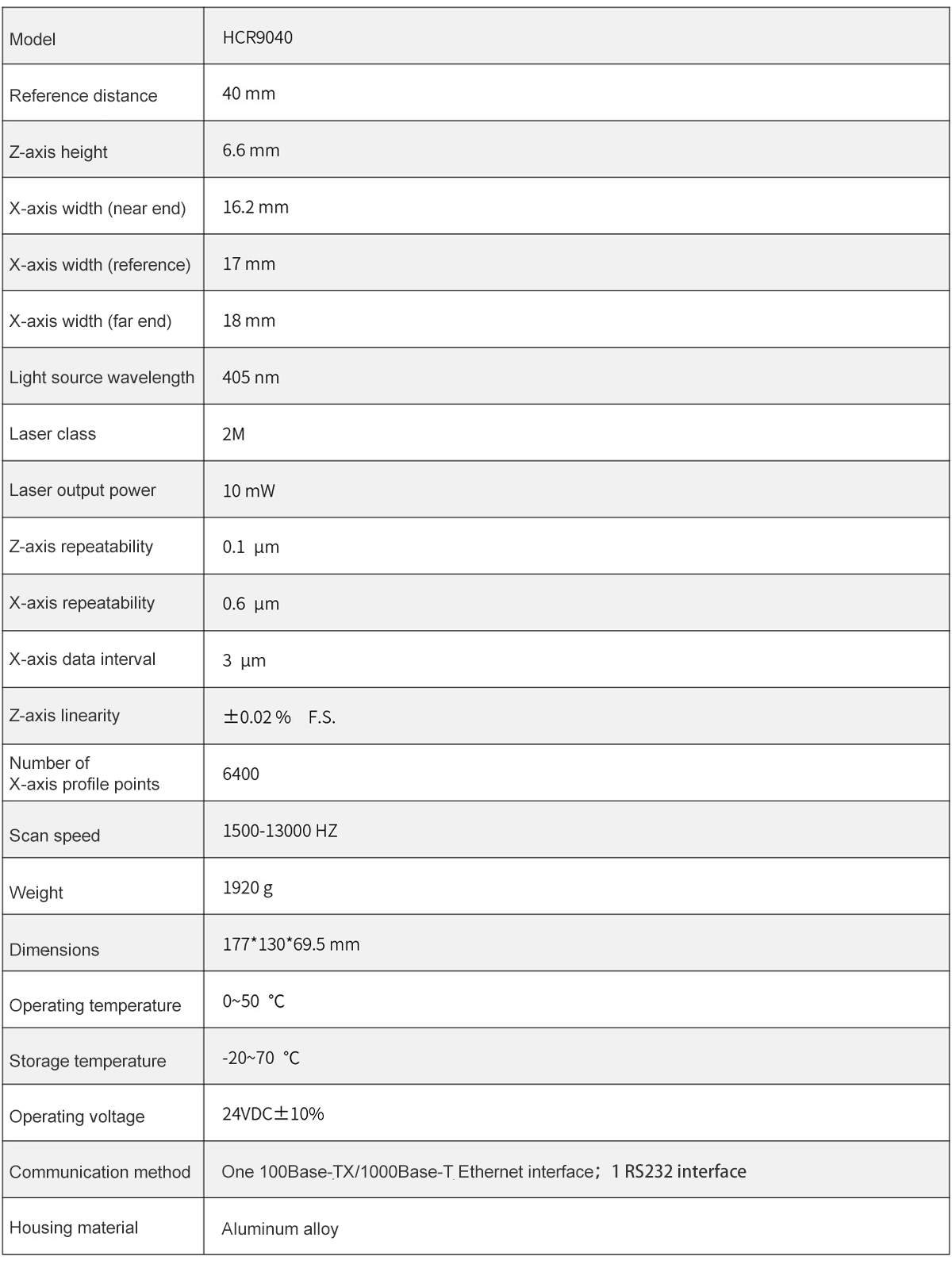

PARÁMETROS DE RENDIMIENTO
CAMPOS DE APLICACIÓN
