Introducción del producto

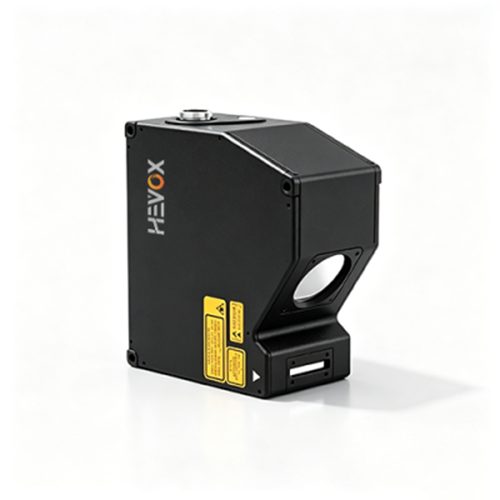

El instrumento de medición de perfiles láser 3D HCR8062 es un sensor de perfiles láser de tipo dividido de velocidad ultraalta diseñado para escenarios de inspección industrial de alta precisión. Utilizando tecnología madura de imágenes láser de alta precisión, está desarrollado específicamente para la inspección en línea en líneas de producción. El producto adopta una arquitectura dividida donde el cabezal del sensor y el controlador están separados, lo que mejora efectivamente la flexibilidad del diseño del sistema y la adaptabilidad de la integración del equipo, haciéndolo adecuado para diversas condiciones de inspección industrial complejas y confinadas. El sensor de medición láser dinámico preciso admite mediciones en tiempo real con alta sensibilidad, lo que lo hace adecuado para procesos de fabricación de alta velocidad.
Toda la unidad cuenta con tres ventajas prácticas principales: un índice de protección IP67, que resiste la entrada de humedad y polvo, lo que permite un funcionamiento estable a largo plazo en entornos de producción hostiles con altos niveles de humedad y polvo; un controlador independiente equipado con abundantes puertos de E/S y una interfaz de comunicación en serie, que permite una conexión rápida a diversos equipos de control industrial y sistemas automatizados de control de líneas de producción; y cables dedicados estándar de alta flexibilidad, capaces de soportar 20.000 curvas recíprocas, resistentes a la flexión y al desgaste, y adecuados para los requisitos de cableado de mecanismos de movimiento recíproco. El sensor de desplazamiento láser de seguimiento dinámico se utiliza ampliamente en equipos de automatización, inspección de precisión y sistemas de fabricación inteligentes.
En términos de rendimiento, el ancho de medición efectivo del eje X es de 16~17,6 mm, adecuado para adquirir contornos finos de piezas de microprecisión; el rango de velocidad de escaneo es amplio, alcanzando 2500 ~ 67000 Hz, y la velocidad de fotogramas de escaneo ultra alta puede satisfacer las necesidades de inspección ininterrumpida de las líneas de producción de alta velocidad; la precisión de linealidad del eje Z es tan alta como ±0,02% FS, con un error de medición extremadamente bajo y datos de inspección precisos y confiables; adopta una fuente de luz láser azul de 405 nm y el nivel de seguridad del láser es de 2 M, lo que garantiza un uso seguro y conforme a las normas; la distancia de referencia del equipo es de 60 mm y se utiliza principalmente en escenarios de inspección de escaneo 3D para dimensiones de contorno, diferencias de altura y defectos de superficie de componentes electrónicos y pequeñas piezas de hardware de precisión. El detector láser industrial de alto rendimiento admite sistemas de detección inteligentes con excelente precisión y resultados de medición consistentes.
CARACTERÍSTICAS PRINCIPALES
1. Diseño estructural de tipo dividido, diseño flexible, adaptable a diversos escenarios de pruebas industriales complejos para instalación integrada.
2. Protección IP67 contra polvo y agua, funcionamiento estable en condiciones de humedad y polvo.
3. Abundantes puertos de comunicación, combinados con un controlador independiente, para una integración y depuración conveniente y eficiente con líneas de producción automatizadas.
4. El cable flexible puede soportar 20.000 curvas, es muy duradero y adecuado para escenarios de cableado de movimiento alternativo.
5. Rango de velocidad de escaneo ultra amplio, hasta 67.000 Hz, adecuado para pruebas en línea de líneas de producción de alta velocidad.
6. Linealidad de alta precisión en el eje Z, láser azul con clasificación de seguridad de 2M, que combina precisión y seguridad.

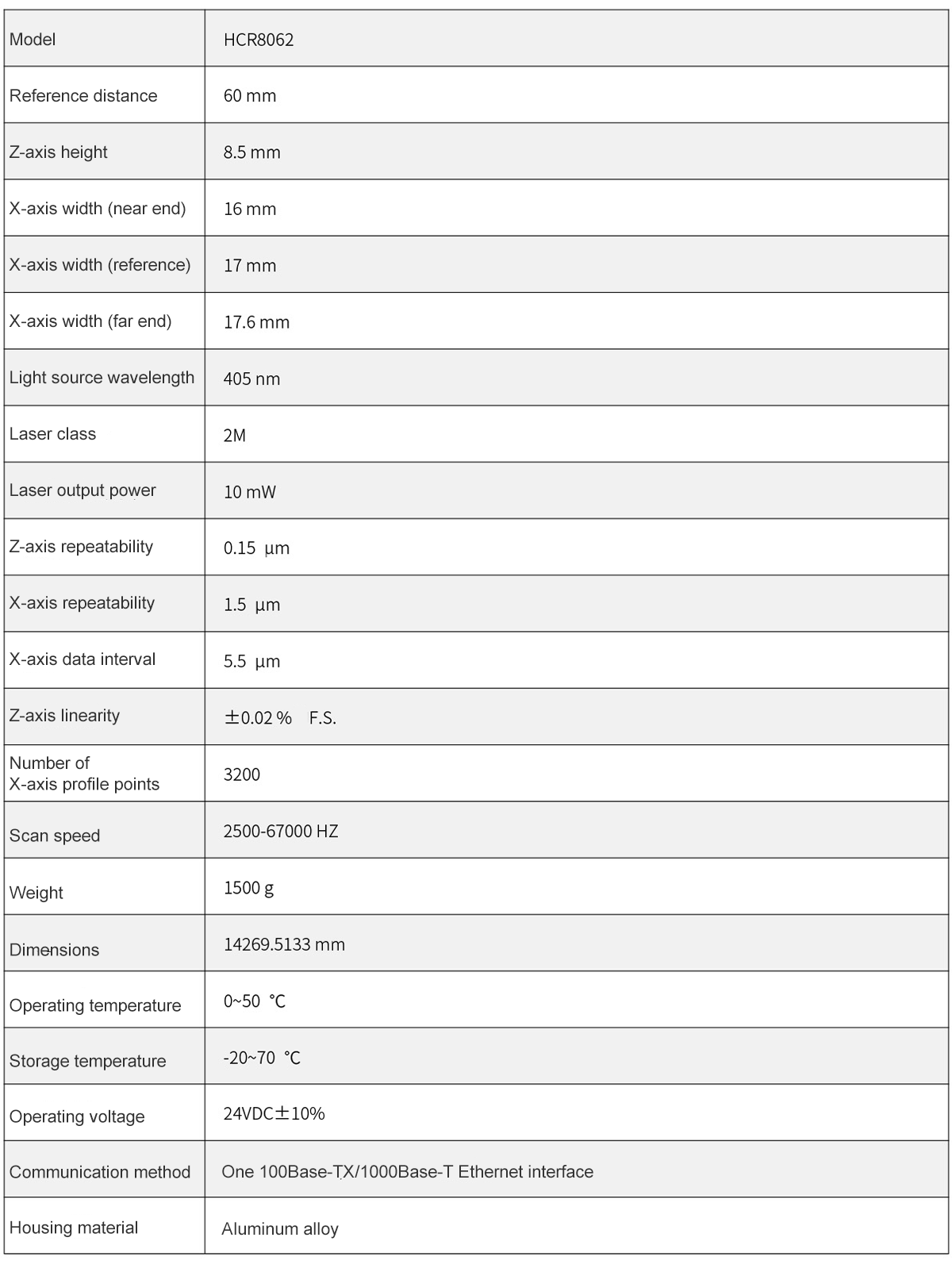

PARÁMETROS DE RENDIMIENTO
CAMPOS DE APLICACIÓN
