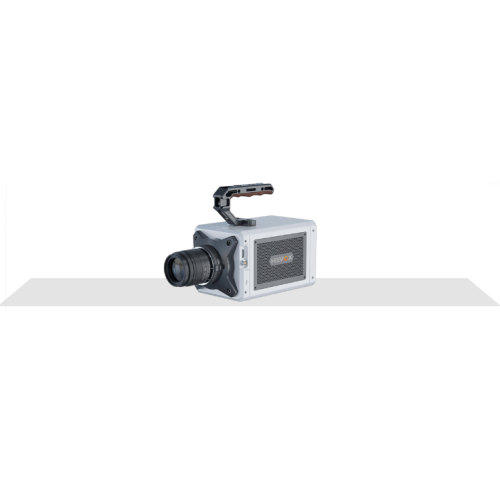

¿Qué muestra el bloque de masa libre de una cámara de alta velocidad después de realizar mejoras para abordar los problemas existentes?

Sistema experimental de unidad de mecanizado ultrasónico multifrecuencia: impulsado por la ola de consumo de productos electrónicos inteligentes, la alta integración y el empaquetado modular de componentes electrónicos son tendencias de desarrollo. Las cerámicas de ingeniería, con su conductividad térmica ultraalta, se han convertido en el mejor sistema de disipación de calor. La investigación sobre tecnología de perforación y mecanizado de cerámicas de ingeniería con propiedades duras y quebradizas también se ha convertido en un tema candente. El componente central de la unidad de mecanizado de la cámara de alta velocidad, el bloque de masa libre, desempeña la función de almacenar y transferir energía. A través de la colisión y el impacto entre el bloque de masa libre y la parte superior del transformador de amplitud, se introduce una vibración de baja frecuencia y gran amplitud, transfiriendo energía a la parte inferior de la barra de perforación, aumentando así efectivamente la amplitud en el extremo de salida de la barra de perforación.

Componentes empaquetados con múltiples chips: si bien la novedosa tecnología de mecanizado ultrasónico multifrecuencia supera algunas limitaciones de los métodos de mecanizado tradicionales, como láseres, electroerosión y vibración ultrasónica de frecuencia única, como precisión poco confiable, desgaste severo y alto costo, también sufre de inestabilidad en el procesamiento. Por lo tanto, es necesario establecer un sistema experimental de unidad de mecanizado para estudiar sus características de conducción, las condiciones críticas para la formación de grietas y optimizar el diseño de componentes clave para la cámara de ultra alta velocidad.

Diagrama de un bloque de masa libre: la frecuencia de la unidad de procesamiento ultrasónico de frecuencia compleja representa el número de movimientos de colisión completos realizados por el bloque de masa libre por unidad de tiempo. En el espectro medido por los investigadores, el ruido anormal cerca del pico de la señal principal de baja frecuencia es causado por el movimiento anormal del bloque de masa libre. Con una resolución de fotograma completo de 1280 × 1024 y una velocidad de fotogramas de fotograma completo de 13400 fps, el fotograma experimental se recortó a 1280 × 128 y la velocidad se ajustó a 120 000 fps. Se observó y comparó repetidamente el movimiento del bloque de masa libre bajo un movimiento de colisión a alta velocidad. Se encontró que el movimiento anormal del bloque de masa libre fue causado por la inclinación y desviación durante la prueba de colisión, así como por colisiones incompletas entre los bordes del bloque de masa libre y las superficies de colisión superior e inferior. Los investigadores eliminaron con éxito las frecuencias anormales, mejoraron el efecto de vibración y mejoraron la estabilidad del procesamiento ultrasónico de frecuencia compleja biselando la forma del bloque de masa libre.

Bloque de masa libre mejorado: en el campo del procesamiento de alta gama, existen innumerables escenarios de aplicación en los que se utiliza tecnología de visión de alta velocidad para observar el ciclo de movimiento de colisión de alta velocidad de bloques de masa libre, localizar con precisión pequeñas anomalías y así mejorar el diseño del producto. Por ejemplo, en el campo de pruebas y embalaje de semiconductores, se utiliza para observar cada subida y bajada a alta velocidad del cabezal de succión y el corte a alta velocidad de herramientas de precisión. Tushuo seguirá rastreando y prestando atención al campo de los equipos industriales de alta gama y desarrollará productos de cámaras de alta velocidad más profesionales y fáciles de usar.
