Introducción del producto

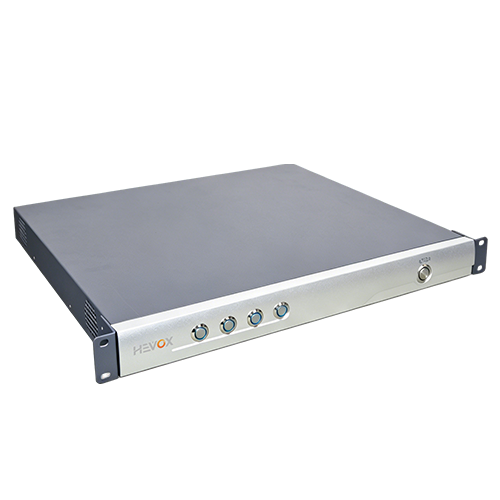

El instrumento de medición de impactos/choques es un sistema de medición de impactos y golpes basado en el sistema operativo Windows 2000, XP o Win7. El instrumento de medición de impactos/colisiones es un sistema de prueba de precisión desarrollado para medir con precisión la aceleración del impacto, las fuerzas de colisión, las características del pulso de choque y la transferencia de energía durante eventos de impacto mecánico. Proporciona adquisición y análisis de datos confiables para el desarrollo de productos, control de calidad y validación de seguridad en una amplia gama de aplicaciones industriales.
El equipo de prueba de choque mecánico de impacto/colisión está diseñado para simular condiciones de impacto y colisión del mundo real experimentadas durante el transporte, manipulación, caídas accidentales y servicio operativo. Al generar pulsos de choque mecánico controlados, el sistema evalúa la integridad estructural, el rendimiento funcional y la durabilidad de las muestras de prueba en entornos de impacto extremos.
Como banco de pruebas de impacto de laboratorio profesional de impacto/colisión, el equipo combina una estructura mecánica rígida, un sistema de control de alta precisión y una tecnología de medición avanzada para garantizar resultados de pruebas altamente repetibles.
El sistema de simulación de impactos en transporte Impact reproduce entornos de colisiones e impactos relacionados con el transporte para evaluar la efectividad del embalaje y la resistencia del producto a impactos mecánicos durante las operaciones logísticas.
CONFIGURACIÓN BÁSICA
1. 1 acelerómetro
2. 1 computadora de control industrial
3. Caja de interfaz de control
4. 1 amplificador de carga (integrado en ShockDAQ II)
5. 1 placa de adquisición de datos (integrada en ShockDAQ II)
FUNCIONES BÁSICAS DEL SOFTWARE
- Presenta rangos de medición ajustables para mejorar efectivamente la resolución de la señal; Incluye ajuste automático de ganancia y filtrado digital continuo FIR. Admite modos de adquisición de datos continuos y de disparo único. Ofrece visualización y almacenamiento de datos históricos, así como análisis estadístico de valores máximos y mínimos. Incluye capacidades de gestión de bases de datos para guardar y cargar automáticamente parámetros de adquisición, así como guardar y recuperar datos de medición. Proporciona funciones de análisis para espectros de potencia de forma de onda de choque y espectros de respuesta (opcional).
- Cuenta con medición automática de parámetros para formas de onda de choque, capaz de mostrar automáticamente parámetros como la aceleración máxima del choque, la duración del pulso y el cambio de velocidad.
- Los datos adquiridos se pueden generar en informes de prueba y documentos de Word, lo que facilita la impresión de curvas de choque y tareas de documentación posteriores.
- Proporciona bandas de tolerancia que cumplen con estándares como GJB150, GJB360A, GB2423, GJB548A, GJB1217 y MIL-STD-810F.
- Elimina los efectos de la aceleración gravitacional.
PRINCIPALES INDICADORES TÉCNICOS
SHOCKDAQ I
Aceleración máxima: 10–50 000 m/s² | Duración del pulso: 1–100 ms
SHOCKDAQII
Aceleración máxima: 10~1.000.000 M/s Duración del pulso: 0,1~100 ms Proporciona interfaces de entrada de 2~4 canales (ampliables a 8 canales) Se puede conectar a varios acelerómetros y amplificadores
CHOQUEDAQ III
Aceleración máxima: 10–1.000.000 m/s²
Duración del pulso: 0,1–200 ms
Canales: 4 BNC (Transmisión de Red)
